デジタルフォトミニアルバムを手に入れました。
画面が1.5インチという狭さ、画面が128×128 ドットで内蔵メモリ 1MB。56枚格納できます/しか格納できません。
接続はPCとUSBのみ。拡張性は全くと言っていいほど無いわけですが、値段が2,000円弱ですからね。遊びにしては十分安い。
通常のフォトフレームの場合 USB メモリから読み込むのですが、このミニアルバムの場合は内臓のメモリにPCから書き込みます。つまり、USB の使い方が逆。

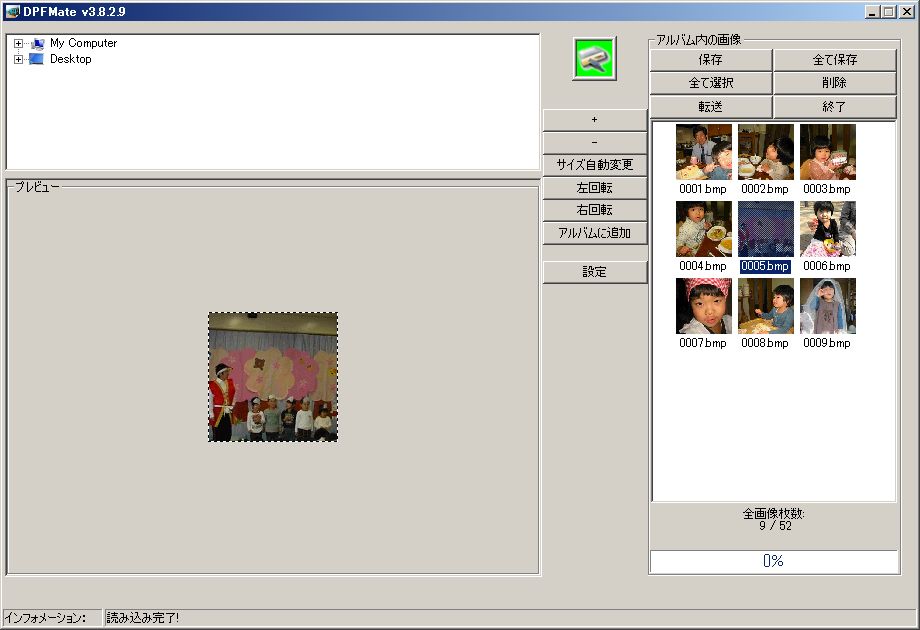

ミニアルバムを付属のUSBケーブル(20cmぐらいしかありません)に接続すると、ミニアルバム内に入っているアプリケーションが立ち上がります。私の vista の場合は、自動起動しなかったので、マイコンピュータから起動させます。

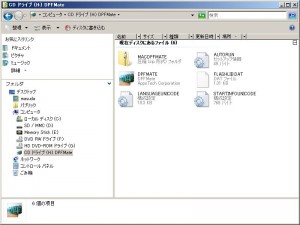

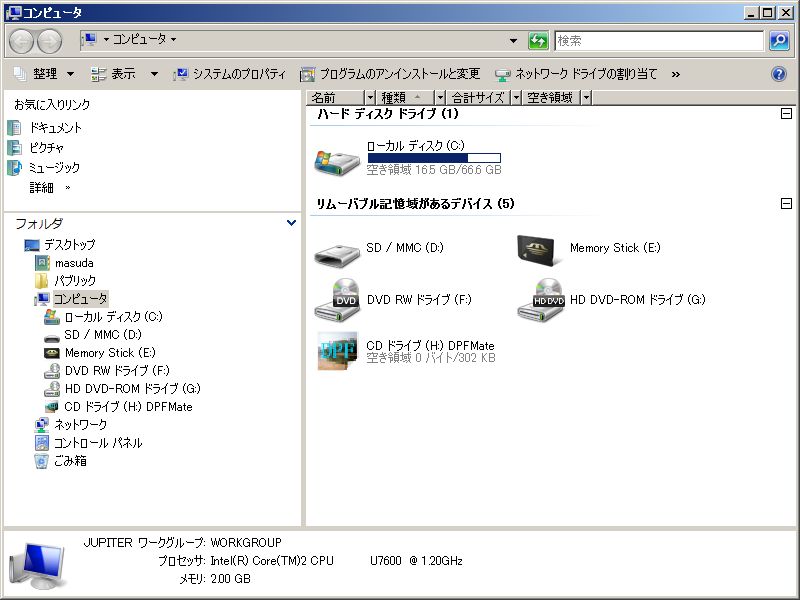

そう、画像を見るとわかるんですが、ドライブとして認識されています。
ということは USB メモリと似た動きになっているので、付属のアプリを使わずに画像を書き込むことは可能ではないか? と思うのですが、そうはいきません。いくつか画像を入れたのですが、それらしいファイルは無いし、データファイルも更新された様子がありません。試しに、アプリ(DPFMATE.EXE)をエクスプローラから消そうとしましたが、消せません。プロパティでは読み取り専用になっています。これも変更することはできません。
そう ROM になっているみたいです。
な~んだ、これだとこの付属アプリを使うしかないのね。つまらん。というブログもありました(場所を失念)。
さて、ここで止まってしまうとプログラマ魂が廃る(廃ってもいいけど)ので、もうちょっと調べてみます。
付属アプリが起動して、何か編集して、何処かに書き込んでいます。ミニアルバムはこの何処か(内蔵メモリ)を読み込んで画像を順番に表示しているわけです。と、いうことは、付属アプリと内臓メモリとの間で何かやりとりをしているハズ。
一番簡単なのはファイルで書きこんでいるハズですが。
で、windows からファイルの書き込みを監視する process moniter(procmon.exe)を使います。
http://technet.microsoft.com/en-us/sysinternals/bb896645.aspx
これを使うと、アプリからレジストリやファイルの読み書きを監視することができます。カーネルレベルのファイルアクセスを監視するので、読み方にちょっとコツが要りますが。
このログをみると、
C:\Users\masuda\AppData\Local\Temp\PicsInMiniDPF
なるところにbmpファイルを作って転送しています。一旦
なるファイルにコピーしているところがミソです。
# ここら辺から想像するに、ドライバの人とアプリの人が違う人なんだなぁ、というのが分かります。
ここでアクセスを詳細に見ていくと、付属アプリを起動したときにミニアルバムが接続されているドライブに対して
Operation: DeviceIoControl
Control: IOCTL_SCSI_PASS_THROUGH_DIRECT
ってのが頻発しています。これが何かを調べると、
Windows Driver Kit: Storage Devices
IOCTL_SCSI_PASS_THROUGH_DIRECT
http://msdn.microsoft.com/en-us/library/ms803668.aspx
ってな具合に SCSI アクセスのための関数なわけです。
DeviceIoControl 関数は、デバイスに対して直接読み書きをするためのraw関数です。

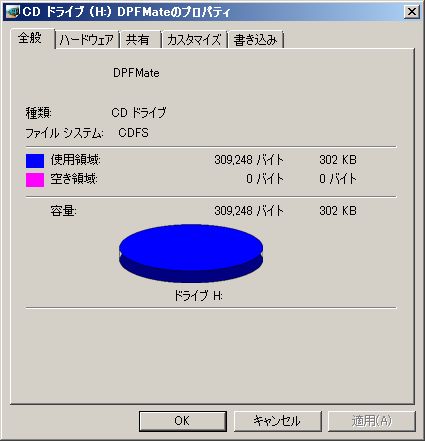

と、USB メモリなはずなのに SCSI アクセスって何?と思って、ドライブのプロパティをみるとCDドライブになっています。ファイルシステムは「CDFS」です。
つまり、
– ミニアルバムの内臓メモリは CDFS のフォーマットで読める。
– 読み込みは DeviceIoControl 関数を使って、セクタ単位で読み込んでいるらしい?
ってことが分かりました。
なので、想像するに、
– ミニアルバムの内臓メモリは CDFS のフォーマットで書ける?
– 書き込みは DeviceIoControl 関数を使って、セクタ単位で書ける?
のかなぁ、と。
因みに、この DPFMATE.EXE、いくつかのデジタルフォトフレームで使われています。
バージョンも「v3.8.2.9」なので、ミニアルバムだけじゃなくて他にも色々ありそうですね~。
というわけで、もう少し解析すれば HACK ができそう?
