既に COCOA も廃止になっていて、実測することはできないのですが、EN API のアドバタイズ受信機も Windows + C# で作成できます。当時は Android を使って受信させていたのですが、iBeacon の受信機と同じように Windows で作ることができます。

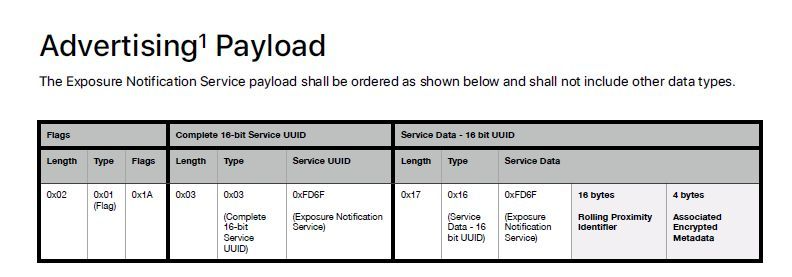

電文フォーマットがわかっているので、受信データを解析すればよいだけです。iBeacon とは違って、16 bit のサービス UUID（0xFD6F）を持っているので、これを選別してデータを受信します。
using System;
using System.Collections.Generic;
using System.Linq;
using Windows.Devices.Bluetooth.Advertisement;
using Windows.Storage.Streams;
// BLEのスキャナ
BluetoothLEAdvertisementWatcher watcher;
Main(args);
void Main(string[] args)
{
Console.WriteLine("COCOA Check");
watcher = new BluetoothLEAdvertisementWatcher()
{
ScanningMode = BluetoothLEScanningMode.Passive
};
// スキャンしたときのコールバックを設定
watcher.Received += Watcher_Received;
// スキャン開始
watcher.Start();
// キーが押されるまで待つ
Console.WriteLine("Press any key to continue");
Console.ReadLine();
}
void Watcher_Received(
BluetoothLEAdvertisementWatcher sender,
BluetoothLEAdvertisementReceivedEventArgs args)
{
var uuids = args.Advertisement.ServiceUuids;
var mac = string.Join(":",
BitConverter.GetBytes(args.BluetoothAddress).Reverse()
.Select(b => b.ToString("X2"))).Substring(6);
var rssi = args.RawSignalStrengthInDBm;
var time = args.Timestamp.ToString("yyyy/MM/dd HH:mm:ss.fff");
if (uuids.Count == 0) return;
// 0xFD6F は Exposure Notification のサービスUUID
if (uuids.FirstOrDefault(t => t.ToString() == "0000fd6f-0000-1000-8000-00805f9b34fb") == Guid.Empty) return;
foreach (var it in args.Advertisement.DataSections)
{
if ( it.DataType == 0x16 && it.Data.Length >= 2 + 16)
{
byte[] data = new byte[it.Data.Length];
DataReader.FromBuffer(it.Data).ReadBytes(data);
if ( data[0] == 0x6f && data[1] == 0xfd)
{
byte[] rpi = data[2..18];
Console.WriteLine($"{time} [{tohex(rpi)}] {rssi} dBm {mac}");
}
}
}
string tohex( byte[] data )
{
return BitConverter.ToString(data).Replace("-", "").ToLower();
}
}
1. args.Advertisement.ServiceUuids で Service UUID 0xFD6F を確認します。
2. args.Advertisement.DataSections で AD Type 0x16（Service Data – 16-bit UUID）を探します。
3. DataSections(Service Data) から Service Data UUID 0xFD6F を探し出します。
4. 見つかった Service Data から RPI 情報を取り出します
BluetoothLEAdvertisementWatcher で受信するときに、args.Advertisement.ServiceUuids とか args.Advertisement.DataSections のように複数の Service UUID が取れるような感じになっていますが、BLE アドバタイズは 32 bytes までしかないので、実質 1 つしか送れません。何故こうなっているのかわからないのですが、拡張のためでしょうか？ 確か、GATT の場合は Service UUID をペリフェラルに問い合わせるモードがあるのでそのためかもしれません。
ひとまず、Service UUID である 0xFD6F を 2 回探していますが、そういう電文フォーマットになっているからです。Service Data UUID のほうの 0xFD6F は自由に決められるので、この値じゃなくても良いはずなのですが、COCOA ではこうなっています。
この 16 bit Service UUID を使ったフォーマットは、Bluetooth SIG で 16 bit Company ID を持った会社であれば自由に作れるので、iBeacon のように色々な用途で使えます。温度センサーをアドバタイズで発信するとか、位置情報を発信するとか、そういう用途です。GATT コネクションの Notify よりも手軽ので、受信側を問わなければ結構使い道があると思うのですが、いまのところあまり使われていないようです。と云うか、受信機をアプリ等で作らないといけないので、何か専門用途に使っていてあまり外部流出しないのでしょう。EN API の場合のように一般的なアプリが受信するというパターンは珍しいのだと思います。
受信データを全部見る場合
Android の場合は ScanCallback を使って受信した生データを取得することができるのですが、BluetoothLEAdvertisementWatcher クラスでは生データという形でみることはできません。ただし、Advertisement.DataSections を使って中身をみることができます…というのは既に書いてあるのですが、すべての AD セクションを表示するコードは以下のようになります。
// できるだけ raw data を全部表示する場合
foreach (var section in args.Advertisement.DataSections)
{
byte[] buf = new byte[section.Data.Length];
DataReader.FromBuffer(section.Data).ReadBytes(buf);
Console.WriteLine($"AD 0x{section.DataType:X2} len={buf.Length} data={BitConverter.ToString(buf)}");
}

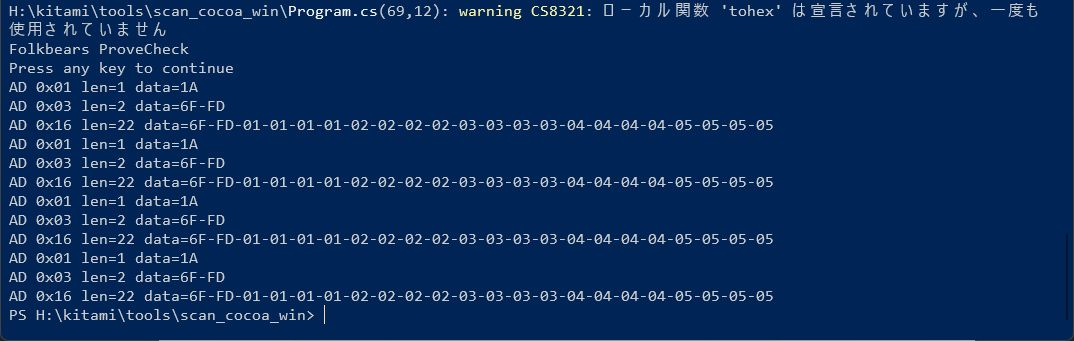

AD 0x01 len=1 data=1A
AD 0x03 len=2 data=6F-FD
AD 0x16 len=22 data=6F-FD-01-01-01-01-02-02-02-02-03-03-03-03-04-04-04-04-05-05-05-05
- AD Type: 1byte
- Length: 1byte
- Data: n bytes
という形ででているのが良く分かります。
実測状態
ちょっと、m5stack で COCOA 発信機を作らないといけないので、その後で。

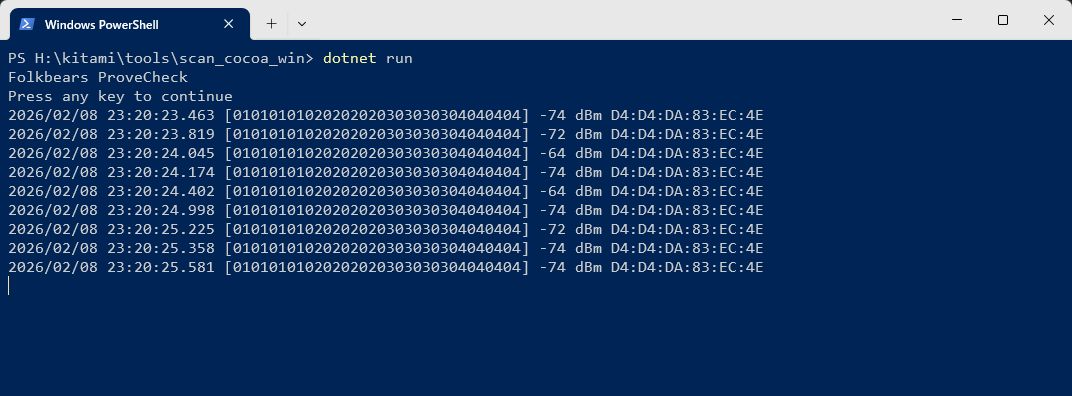

受信した状態はこんな感じになります。
RPI 情報は適当に埋めてあるので、そのデータが流れています。COCOA が動作しているとすると、こんな感じで RPI 情報が取得できるわけです。
